Z型皮帶輸送機是一種兼具水平輸送與垂直提升功能的輸送設備，因整體布局呈Z字形而得名，由下水平進料段、傾斜爬坡段和上水平出料段三段組成，可在有限空間內完成高低落差輸送，傾斜角度可達30°—90°，配合裙邊、擋板或隔板輸送帶，能有效防止散料滑落，穩定輸送顆粒、粉狀及袋裝物料。機架多采用碳鋼或不銹鋼，耐用易維護，是解決高差輸送、節省場地空間的理想設備。
Z型皮帶輸送機集水平、傾斜、高位輸送于一體，核心解決場地受限、存在高度落差的物料輸送難題。設備通用性強，可輸送玉米、雜糧、化肥、粉料、顆粒及袋裝貨物，多用于糧食加工、農資倉儲、食品加工、化工、建材等領域。常布置在車間流水線、樓層轉運、料倉對接、自動化裝車等場景，能夠銜接多臺生產設備，實現物料連續不間斷輸送。
Z型皮帶輸送機采用三段式Z型結構，可一站式完成高低落差輸送，配備擋邊隔板皮帶，有效防止物料滑落、撒料，適配多種物料與復雜工況，可靈活對接流水線。
用于散
可連續輸送500公斤以下的物料，對輸送環境的差異適應性強。

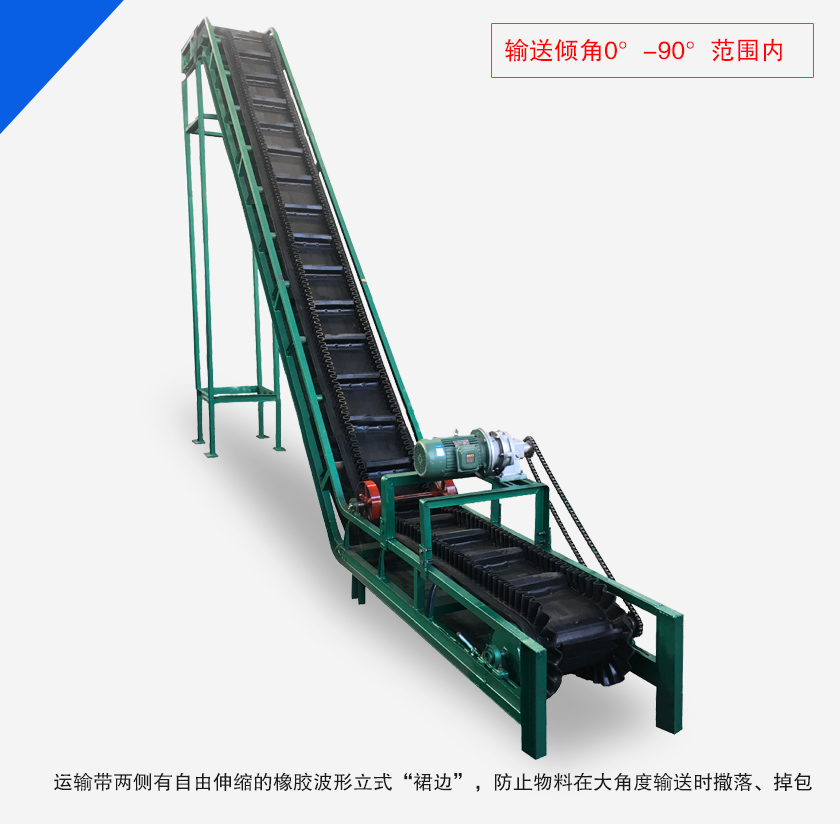

Z型帶式輸送機具有波紋壁和橫向隔板，輸送物料時不易散落。
本機可實現一次或多次受控送料，并可方便地與各種送料裝置連接。

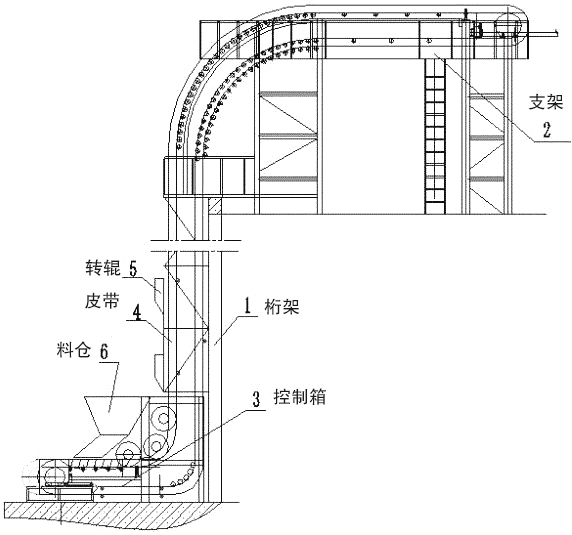

Z型皮帶輸送機整體分為下水平、傾斜爬坡、上水平三段主體，主要由機架、裙邊隔板輸送帶、頭尾驅動滾筒、托輥組、驅動電機、張緊機構及電控系統構成。機架采用型鋼焊接而成，支撐穩固，適配不同安裝環境。輸送帶搭配擋邊與橫隔板，杜絕物料下滑撒漏。托輥均勻排布承托皮帶，保障運行平順，張緊裝置可隨時調節皮帶松緊，避免跑偏打滑。
Z型皮帶輸送機依靠電機、減速機組成的驅動系統提供動力，帶動主動滾筒轉動，牽引環形輸送帶做閉環循環運動。物料從下方水平段進料，依托帶體上的橫向隔板與側邊擋邊，避免爬坡過程中滑落、撒漏。托輥組全程承托皮帶與物料，保障運行平穩，張緊機構實時調節皮帶松緊，防止跑偏、打滑。物料隨輸送帶依次經過下水平、傾斜提升、上水平三段路徑，最終從高位出料端卸出。
| 型 號 | ZD-3 | ZD-6 | ZD-10 | ZD-15 | ZD-20 | ZD-25 | ZD-30 | ZD-35 | ||
| 輸送量 | 100% | m³/h | 6 | 15 | 22 | 30 | 45 | 56 | 68 | 80 |
| 75% | 4.5 | 11 | 16.5 | 22.5 | 33.5 | 42 | 51 | 60 | ||
| 料斗 | 斗容 | L | 3 | 6 | 10 | 15 | 20 | 25 | 30 | 35 |
| 斗寬 | mm | 370 | 470 | 870 | 500 | 560 | 690 | 815 | 940 | |
| 斗距 | mm | 228.6 | 330 | |||||||
| 鏈條 | 節距 | mm | 38.1 | 66 | ||||||
| 條數 | —— | 2 | ||||||||
| 單條鏈條破斷載荷(最小值) | —— | 37.6 | 90 | |||||||
| 鏈輪 | 齒數 | —— | 26 | 22 | ||||||
| 節圓直徑 | mm | 316.09 | 463.75 | |||||||
| 料斗運行速度 | m/s | ≤0.3 | ≤0.25 | |||||||
| 傳動軸轉速 | r/min | ≤0.3 | ||||||||
| 提升高度 | m | ≤4.5 | ||||||||
| 水平輸送距離 | m | ≤100 | ||||||||
| 總功率 | KW | 0.75~22 | 1.1~22 | 2.2~22 | 5.5~22 | 5.5~30 | ||||

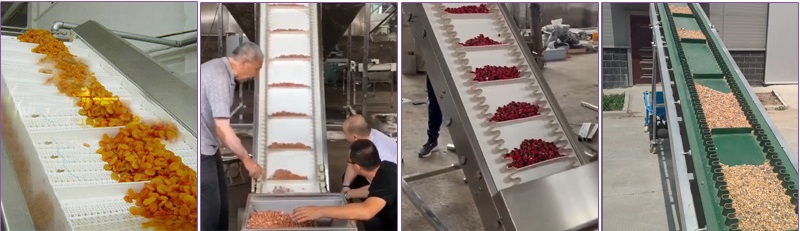

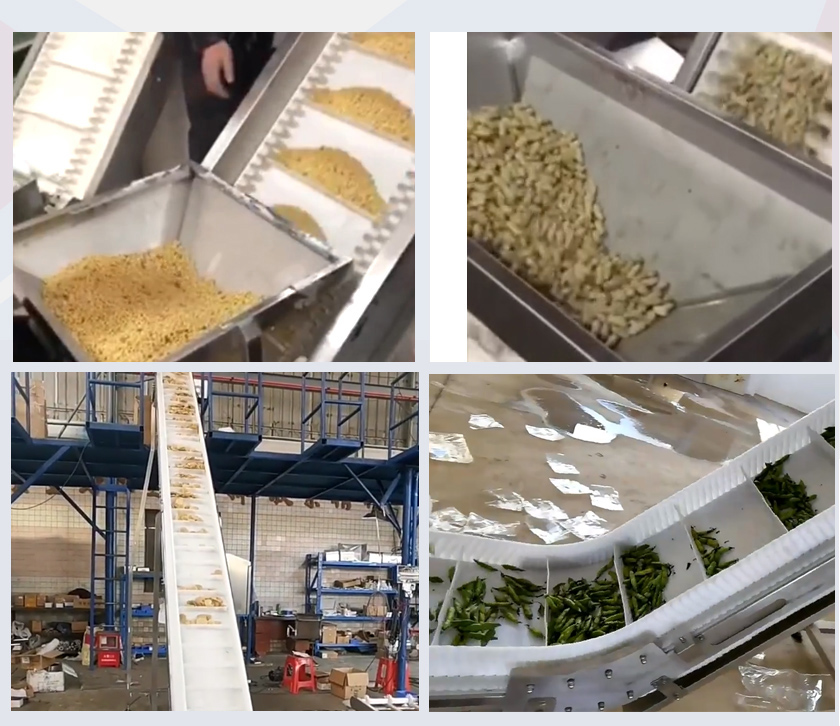

Z型皮帶輸送機憑借高低落差輸送、防撒料、占地小等優勢，廣泛應用于糧食、農資、加工制造等多個行業，我們能根據現場工況定制規格尺寸與輸送參數，眾多客戶投入使用后，不僅提升了輸送產能，也實現了作業自動化。
糧食加工廠玉米輸送：河南大型糧食加工企業車間存在高低落差輸送難題，傳統設備易出現玉米滑落、撒料損耗問題?？蛻舳ㄖ瓶傞L(zhǎng)8米Z型皮帶輸送機，含上下水平段各2米、爬坡段4米，提升高度3.2米，搭配裙邊隔板防滑皮帶，小時輸送產量可達18噸。
食品加工毛豆輸送：山東食品加工廠主要用于生產公干果蔬，選用總長7米Z型皮帶輸送機，上下水平段各1.5米、爬坡段4米，有效提升高度2.8米，設備可對接倉儲流水線與裝車工位，完美匹配現有生產線工作流程。
我們擁有成熟的生產工藝與專業設計團隊，支持全維度非標定制，可實地勘測現場工況，根據輸送高度、設備長度、物料類型、產能需求量身打造方案。整機選用優質型材與耐磨配件，做工扎實，運行穩定，適配糧食、農資、化工、食品等多行業場景。廠家直供無中間商，性價比突出，同時提供安裝指導與完善售后，從設計、生產到交付一站式服務，全力為客戶打造適配現場的自動化輸送設備。
